DART-MX95 :
NXP i.MX95

Ab $73

Dieses auf iMX95 basierende System on Module / Computer on Module wurde für leistungsstarke Edge-Plattformen entwickelt und bietet eine beeindruckende Kombination aus Funktionen, darunter hohe Leistung, High-End-Grafik, KI-/ML-Funktionen, erweiterte Sicherheits- und Schutzfunktionen sowie eine Vielzahl von Hochgeschwindigkeitsverbindungsoptionen.

Der DART-MX95 wird vom NXP i.MX95 SoC angetrieben, der eine Energy-Flex-Architektur implementiert, die auf mehreren heterogenen Verarbeitungseinheiten basiert, darunter bis zu 6 Kerne 2,0 GHz Arm Cortex®-A55 plus zwei unabhängige Echtzeit-Coprozessoren: ein 800 MHz Arm Cortex-M7 und ein 250 MHz Arm Cortex-M33. Diese einzigartige Multi-Core-Architektur bietet Hochgeschwindigkeitsdatenverarbeitung neben leistungsstarken Echtzeit- und Sicherheits-/Niedrigstromanwendungen.

Das SoM bietet zusätzlich eine umfangreiche Suite an Konnektivitäts- und Schnittstellenoptionen, zertifiziertes Wi-Fi 6 Dualband 802.11 ax/ac/a/b/g/n mit optionalem 802.15.4 und BT/BLE 5.4, Dual GbE + 10GbE, eine integrierte NPU, eine leistungsstarke 2D/3D-GPU, 4K-Kodierung/Dekodierung, 4K-Displays, Dualkamera, Dual PCIe Gen 3.0, USB 3.0, CAN FD und Unterstützung für industrielle Temperaturbereiche.

Das DART-MX95 SoM ist ein Mitglied der DART Pin2Pin-Produktfamilie von Variscite, die eine breite Skalierbarkeit bietet: vom i.MX8M Mini über i.MX8M und iMX8M Plus bis hin zum i.MX 95.

Die vollständige Liste der Variscite Pin2Pin SoM-Produkte ist auf der Webseite der Variscite Pin2Pin System on Module-Familien verfügbar.

* Die Pin2Pin-Kompatibilität hängt von den Pinmux-Optionen ab. Überprüfen Sie bitte die detaillierte Pinbelegungstabelle im entsprechenden SoM, um sicherzustellen, dass die Kompatibilität in Ihrem spezifischen Design gewahrt bleibt.

Spezifikationen

CPU	Up to 6x 2.0GHz Arm Cortex-A55 + 800MHz Arm Cortex-M7 + 250MHz Arm Cortex-M33
High Speed Interfaces	1x USB3.0/2.0 + 1x USB2.0, 2x GbE + 10GbE, 2x PCIe
Certified WiFi/BT	Wi-Fi 6 802.11ax/ac/a/b/g/n with optional 802.15.4 and BT/BLE 5.4
Dimensions	Only 55 x 30 mm
Multimedia	AI/ML acceleration, 2D/3D GPU, 4K UltraHD decode/encode and display
Temperature range	-40 to 85°C
Product Longevity	2039
Pin2pin Family	DART Pin2Pin family

CPU Name	NXP i.MX 95
CPU Type	Cortex™-A55
CPU Cores	4-6 cores
CPU Clock (Max)	Up to 2.0GHz
Real-time co-processor	800 MHz Cortex-M7 333Mhz Cortex-M33

RAM	2 – 16GB LPDDR5
eMMC	8 – 128 GB

Multimedia
2D/3D Graphics Acceleration	3D GPU with OpenGL® ES 3.2, Vulkan® 1.2, OpenCL™ 3.0 2D GPU
Video Encode / Decode	4Kp30 H.265 and H.264 encode and decode
Camera Interfaces	2x MIPI CSI2
AI/ML	AI/ML NPU acceleration 2 TOPS
Image Signal Processor (ISP)	Yes

Display
DSI	MIPI-DSI 4kp30 or 3840x1440p60
LVDS	Dual 1920×1080 24-bit
Touch controller	Resistive, Capacitive

Audio
Headphone driver	Yes
Microphone	Digital, Analog (stereo)
Digital audio serial interface	5 x I2S(SAI),S/PDIF,RX TX, PDM 8CH, MQS
Line In/Out	Yes

Connectivity
SD / MMC	x1
USB Host / Device	USB 3.0/2.0 1x OTG; USB 2.0 1x Dual role
UART	x8
I2C	x7
I3C	X1
SPI	x8
CAN Bus	x5
RTC	On carrier
JTAG	X1
QSPI	X1
PCI-Express	X2 Gen 3.0
ADC	x8

Networking
Ethernet	2x 10/100/1000 Mbps (2x Ethernet with TSN support) 1x 10 Gbps (Ethernet with TSN support)
Wi-Fi	Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4
Bluetooth	BT/BLE5.4

Linux	Yocto, Debian
Android	Yes
FreeRTOS	Yes

Mechanical Specifications
Dimensions (W x L)	55.0 x 30.0 mm

Electronic Specifications
Supply voltage	3.4V- 5V
Digital I/O voltage	3.3V/1.8V

Environmental Specifications
Commercial operating temperature	0 to 70°C
Extended operating temperature	-25 to 85°C
Industrial operating temperature	-40 to 85°C
Storage temperature	-40 to 85°C
Storage humidity	5% to 95%

DART-MX95[x]_[xxxx]C_[xx]R_[xx]G_[AC]_[EC]_[WBD/WBE]_[DSCM]_[ADC]_[CMP]_[SDEX]_[X]T
MX95[x]	CPU type: 6 Cores: H 4 Cores: Q
[xxxx]C	CPU clock speed: 2000MHz: 2000C, 1800MHz: 1800C
[xx]R	LP-DDR5: 2GB: 2R, 4GB: 4R, 8GB: 8R, 16GB: 16R
[xx]G	eMMC: 8GB: 8G, 16GB: 16G, 32GB: 32G, 64GB: 64G, 128GB: 128G
[AC]:	Audio Codec
[EC]:	GbE PHY on first ethernet port
[WBD/WBE]	WBD: Built-in certified dual band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 WBE: Built-in certified dual band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4
[DSCM]	Default: Dual LVDS (#0 and #1) plus DSI DSCM: LVDS #0, DSI in pin2pin compatible mode instead of LVDS #1
[ADC]	Export ADC lines
[CMP]	Instead of power pins, J3.15/27/34/63 are not connected for compatibility with other DART SoMs
[SDEX]	Default: no extra SDIO SDEX: extra SDIO port, available only when no WBD/WBE is selected
[x]T:	C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

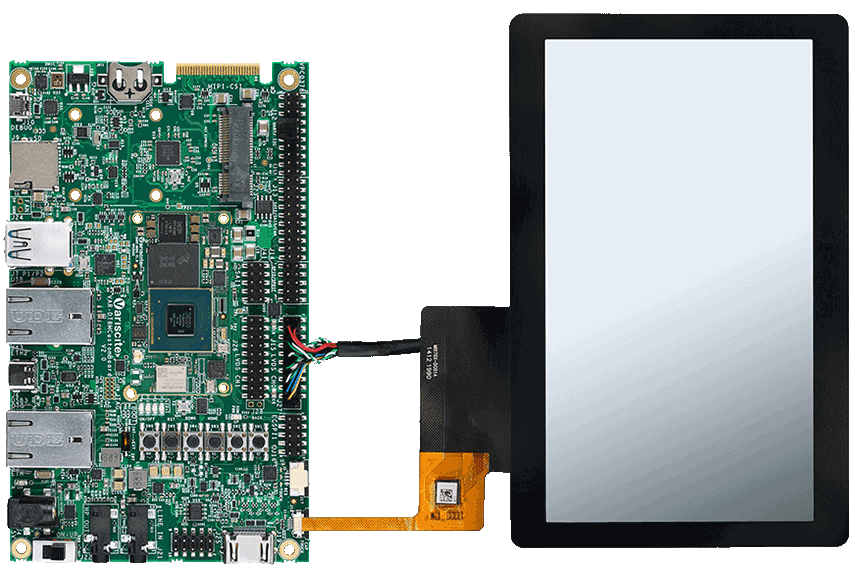

DART-MX95 Evaluation Kits

Das DART-MX95 Development Kit und das Starter Kit können als vollständige Entwicklungsplattform sowohl für Evaluierung als auch für Applikationsentwicklung dienen. Die Kits bieten eine übersichtliche Darstellung der Konnektivitätsfunktionen und der Leistung des DART-MX95.
