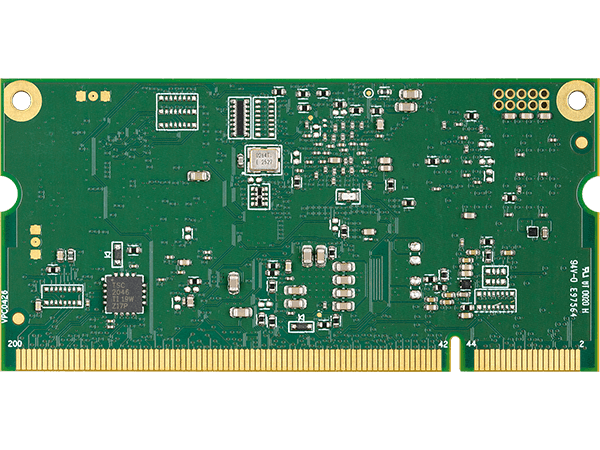

VAR-SOM-MX91 :
NXP i.MX91

Ab $34

Wiki Page

Eine ideale Lösung für preisgünstige und preissensible Geräte auf Basis des NXP i.MX91 Prozessors.

Das VAR-SOM-MX91 System on Module läuft auf einem 1,4 GHz Cortex™-A55 NXP iMX91-Prozessor und bietet eine integrierte Energy-Flex-Architektur, mit integrierter Sicherheit sowie industriellem Temperaturbereich und integrierten Konnektivitätsoptionen wie Dual-CAN-FD, Dual-GbE und zertifiziertes Dualband-WLAN 802.11 ax/ac/a/b/g/n mit optionalem 802.15.4 und BT/BLE 5.4.

Das VAR-SOM-MX91 SoM ist mit der VAR-SOM Pin2Pin-Familie kompatibel und bietet damit maximale Skalierbarkeit und Spitzenleistungen – von den Einstiegsplattformen i.MX6UL/6ULL über i.MX 8M NANO/MINI/PLUS, i.MX 93 und AM62x bis hin zu den Hochleistungsplattformen i.MX 8X und 8QuadMax.

Die vollständige Pin2Pin-Produktliste finden Sie unter Variscites Pin2Pin-System-on-Module-Produktfamilien.

*Die Pin2Pin-Kompatibilität hängt von den Pinmux-Optionen ab; bitte überprüfen Sie die detaillierte Pinbelegungstabelle in der entsprechenden SoM, um sicherzustellen, dass die Kompatibilität in Ihrem spezifischen Design erhalten bleibt.

** Das i.MX 91 System on Module (SoM) von Variscite befindet sich derzeit in der Entwicklung. Die Informationen auf dieser Seite können ohne vorherige Ankündigung geändert werden. Für weitere Informationen wenden Sie sich an uns.

Spezifikationen

CPU	Up to 1.4GHz Single Cortex-A55 NXP i.MX91
High Speed Interfaces	2x USB2.0, 2x GbE
Certified WiFi/BT	Wi-Fi 6 802.11 ax/ac/a/b/g/n with optional 802.15.4 and BT/BLE 5.4
Security	Security subsystem with cryptographic accelerators
Temperature range	-40 to 85°C
Product Longevity	2039
Pin2pin Family	VAR-SOM Pin2Pin family

CPU Name	NXP i.MX 91
CPU Type	Cortex™-A55
CPU Cores	1 core
CPU Clock (Max)	Up to 1.4GHz
Integer performance (DMIPS)	Up to 3,710

RAM	512MB – 2GB LPDDR4
eMMC	8 – 128 GB

Multimedia
Camera Interfaces	8bit Parallel

Display
Parallel RGB	1366x768p60 or 1280x800p60
Touch controller	Resistive, Capacitive

Audio
Headphone driver	Yes
Microphone	Digital, Analog (stereo)
Digital audio serial interface	3 x I2S(SAI),S/PDIF,RX TX, PDM 4CH
Line In/Out	Yes

Connectivity
SD / MMC	x2
USB Host / Device	USB2.0: 2x OTG
UART	x8, up to 5 Mbps
I2C	x7
I3C	x2
SPI	x7
CAN Bus	x2
RTC	On carrier
JTAG	x1
ADC	x4

Networking
Ethernet	2x 10/100/1000 Mbps
Wi-Fi	Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4
Bluetooth	BT/BLE5.4

Linux	Yocto, Debian

Mechanical Specifications
Dimensions (W x L)	67.8 x 33mm

Electronic Specifications
Supply voltage	3.3V or 3.4-5V
Digital I/O voltage	3.3V/1.8V

Environmental Specifications
Commercial operating temperature	0 to 70°C
Extended operating temperature	-25 to 85°C
Industrial operating temperature	-40 to 85°C
Storage temperature	-40 to 85°C
Storage humidity	5% to 95%

VAR-SOM-MX91S_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WBD/WBE]_[VBT]_[SDEX]_[X]T
MX91S:	Processor type: i.MX 9131 single core fully featured
[xxxx]C:	CPU clock speed: 1400MHz: 1400C
[xxxx]R:	LP-DDR4: 512 MB: 512R, 1536 MB: 1536R, 2048 MB: 2048R
[xx]G:	eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G
[AC]:	Audio Codec
[EC]:	GbE PHY (second port always via RGMII)
[TP]:	Resistive touch panel controller (note: not available with WBE option)
[WBD/WBE]	WBD: Built-in certified single band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 WBE: Built-in certified single band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4
[VBT]	Default: Standard supply voltage VBT: Higher battery supply voltage
[SDEX]	Default: no additional external SDIO SDEX: additional external SDIO (available only without WBD/WBE)
[x]T:	C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

VAR-SOM-MX91 Evaluation Kits

Das VAR-SOM-MX91 Development Kit und das Starter Kit können als vollständige Entwicklungsplattform sowohl für Evaluierung als auch für Applikationsentwicklung dienen. Die Kits bieten eine übersichtliche Darstellung der Konnektivitätsfunktionen und der Leistung des VAR-SOM-MX91.
