VAR-SOM-MX93 :
NXP i.MX93

Ab $39

Energieeffizientes System-on-Module mit integrierter KI/ML-NPU-Beschleunigung (Neural Processing Unit) für intelligente eingebettete Systeme zu einem attraktiven Preis.

Das SoM läuft auf einem 1.7 GHz Dual Cortex™-A55 NXP iMX93-Prozessor mit einem 250 MHz Cortex-M33 Echtzeit-Co-Prozessor und bietet eine energieeffiziente Architektur, integrierte Sicherheitsfunktionen sowie industrielle Funktionen wie einen dualen CAN-Bus, duales GbE und industrielle Temperaturtauglichkeit. Darüber hinaus bietet es eine breite Palette an Peripheriegeräten und Anschlussmöglichkeiten wie Audioeingang/-ausgang, Kameraeingänge, Zertifiziertes Wi-Fi 6 Dualband-WLAN 802.11 ax/ac/a/b/g/n mit optionalem 802.15.4 und BT/BLE 5.4.

Read More

Das VAR-SOM-MX93 ist mit der VAR-SOM Pin2Pin-Familie kompatibel und bietet maximale Skalierbarkeit und modernste Funktionen: von der Einstiegsplattform i.MX6UL/6ULL über die i.MX 8M NANO/MINI/PLUS und i.MX93 bis hin zur Hochleistungsplattform i.MX 8X und 8QuadMax.

Die vollständige Pin2Pin-Produktliste finden Sie unter Variscites Pin2Pin System on Module-Produktfamilien.

* Die Pin2Pin-Kompatibilität ist abhängig von den PinMux-Optionen. Bitte überprüfen Sie die detaillierte Pin-Belegungstabelle des zugehörigen SoM, um sicherzustellen, dass die Kompatibilität in Ihrem spezifischen Design erhalten bleibt.

Read Less

Spezifikationen

CPU

Up to 1.7GHz Dual Cortex-A55 NXP i.MX93

Certified WiFi/BT

Wi-Fi 6 802.11 ax/ac/a/b/g/n with optional 802.15.4 and BT/BLE 5.4

High Speed Interfaces

2x USB2.0, 2x GbE

Multimedia

AI/ML acceleration, 2D PXP engine

Temperature range

-40 to 85°C

Product Longevity

2038

Pin2pin Family

VAR-SOM Pin2Pin family

CPU Name

NXP i.MX93

CPU Type

Cortex-A55

CPU Cores

2 cores

CPU Clock (Max)

Up to 1.7GHz

Real-time co-processor

250MHz Cortex-M33

Integer performance (DMIPS)

Up to 9,010

RAM

1 – 2 GB LPDDR4

eMMC

8 – 128 GB

Multimedia

2D/3D Graphics Acceleration

2D pixel acceleration engine (PxP)

Camera Interfaces

MIPI-CSI2, ISI (Parallel)

AI/ML

AI/ML NPU acceleration 0.5 TOPS

Display

Parallel RGB

1366x768p60 or 1280x800p60

DSI

MIPI-DSI 1920×1200 24-bit

LVDS

1366x768p60 or 1280x800p60

Touch controller

Resistive, Capacitive

Audio

Headphone driver

Yes

Microphone

Digital, Analog (stereo)

Digital audio serial interface

3 x I2S(SAI), S/PDIF, RX TX, PDM 4CH

Line In/Out

Yes

Connectivity

SD / MMC

x1

USB Host / Device

USB2.0: 2x OTG

UART

x4, up to 5 Mbps

I2C

x5

SPI

x3

CAN Bus

x2

RTC

On carrier

JTAG

x1

ADC

x4

Networking

Ethernet

2x 10/100/1000 Mbps

Wi-Fi

Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4

Bluetooth

BT/BLE 5.4

Linux

Yocto, Debian, Boot2Qt

FreeRTOS

Yes

Mechanical Specifications

Dimensions (W x L)

67.8 x 33mm

Mechanical Specifications

Supply voltage

3.3V or 3.4-5V

Digital I/O voltage

3.3V/1.8V

Environmental Specifications

Commercial operating temperature

0 to 70°C

Extended operating temperature

-25 to 85°C

Industrial operating temperature

-40 to 85°C

Storage temperature

-40 to 85°C

Storage humidity

5% to 95%

VAR-SOM-MX93 Block Diagram Diagram

VAR-SOM-MX93[x]_V2_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WBD/WBE]_[SDEX]_[DSCM]_[VBT]_[X]T

MX93[x]:

Processor type:
i.MX 9331 single core no NPU: S
i.MX 9352 dual core with NPU: D

[xxxx]C:

CPU clock speed: 1700MHz: 1700C

[xxxx]R:

LP-DDR4: 1024 MB: 1024R, 2048 MB: 2048R

[xx]G:

eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G

[AC]:

Audio Codec

[EC]:

GbE PHY

[TP]:

Resistive touch panel controller

[WBD/WBE]

WBD: Built-in certified dual band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4
WBE: Built-in certified dual band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4

[SDEX]

Default: no extra SDIO
SDEX: extra SDIO port, available only when no WBD/WBE is selected

[DSCM]

Default: LVDS on CH#0, DSI on CH#1
DSCM: LVDS on CH#1, DSI on CH#0 for compatibility with MINI/PLUS

[VBT]

Default: Standard supply voltage
VBT: Higher battery supply voltage

[x]T:

C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

VAR-SOM-MX93 Evaluation Kits

Das VAR-SOM-MX93 Development Kit und das Starter Kit können als vollständige Entwicklungsplattform sowohl für Evaluierung als auch für Applikationsentwicklung dienen. Die Kits bieten eine übersichtliche Darstellung der Konnektivitätsfunktionen und der Leistung des VAR-SOM-MX93.

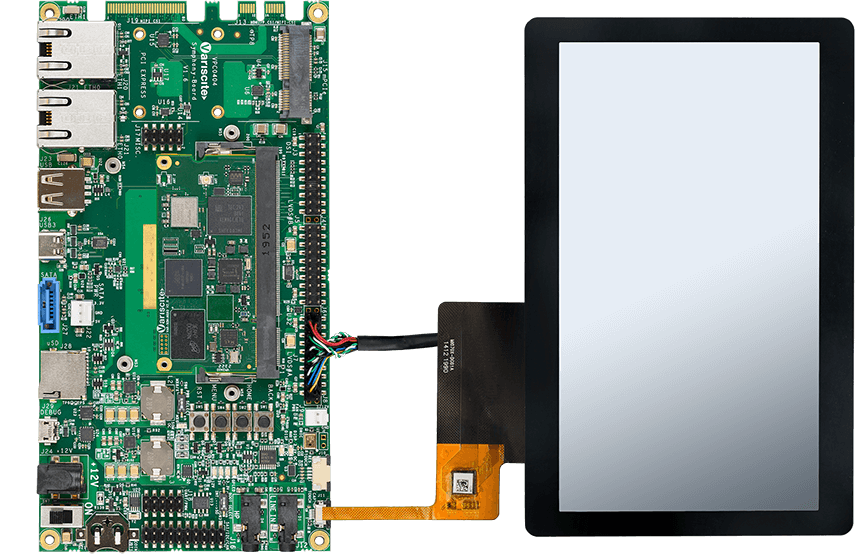

VAR-SOM-MX93 Evaluation kit
