VAR-SOM-6UL :
NXP iMX6UL / iMX6ULL / iMX6ULZ

Ab 24$

Das VAR-SOM-6UL ist ein flexibles System on Module (SoM) / Computer on Module (CoM) auf Basis des NXP i.MX 6UltraLite / i.MX 6ULL / i.MX 6ULZ ARM-Cortex-A7-Prozessoren mit bis zu 900 MHz CPU-Takt. Das SoM ist Teil der Variscite VAR-SOM Pin2Pin-Familie und bietet so eine skalierbare und Pin-kompatible Lösung mit i.MX6, i.MX8/ 8X/ 8M/ 8M-Mini und i.MX 8M Nano Prozessoren. Unsere Kunden können so flexibel verschiedene Leistungsklassen bedienen und von einer langen Produktlebensdauer, sowie geringeren Entwicklungskosten, einem kürzeren Entwicklungsprozess und einem geringen Entwicklungsrisikos profitieren.

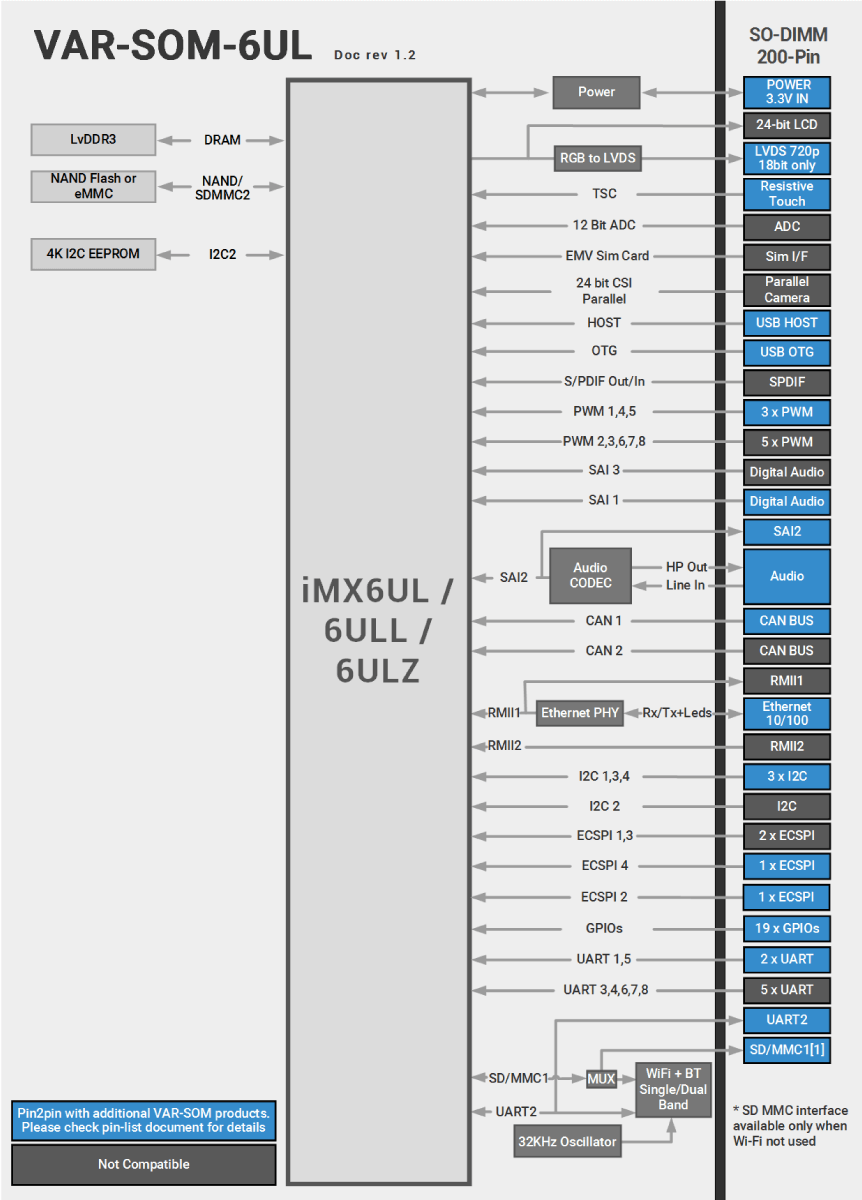

Das VAR-SOM-6UL bietet viele Verbindungsoptionen und das Leistungs-, Größen- und Kostenoptimiert. Die voll integrierten Schnittstellen des SoM umfassen ein zertifiziertes Singleband 802.11 b/g/n oder Dualband 802.11 ac/a/b/g/n WLAN, Bluetooth/BLE, Dual-Ethernet, Dual-USB, Audio, Kamera in, Parallel-RGB und LVDS-Display mit Touch und serielle Schnittstellen.

Das System hält einem industrielle Temperaturbereiche von -40 bis +85 °C stand und ist so perfekt geeignet für den Einsatz in embedded Produkten aus den verschiedensten Bereichen und Anwendungen der Industrie.

Die vollständige Pin2Pin-Produktliste finden Sie bei den Pin2Pin-System on Module Familien von Variscite.

** Die Pin2Pin-Kompatibilität ist abhängig von den PinMux-Optionen. Bitte überprüfen Sie die detaillierte Pin-Belegungstabelle des zugehörigen SoM, um sicherzustellen, dass die Kompatibilität in Ihrem spezifischen Design erhalten bleibt.

Read Less

Spezifikationen

CPU	900MHz Cortex™-A7 NXP iMX6UL / iMX6ULL / iMX6ULZ
Certified WiFi/BT	802.11 ac/a/b/g/n + BT 5.2/BLE
Graphics Acceleration	2D pixel acceleration engine (PxP)
Power Consumption	Under 5mA in suspend
Temperature range	-40 to 85°C
Product Longevity	2035
Pin2pin Family	VAR-SOM Pin2Pin family

CPU Name	NXP i.MX6 UltraLite / i.MX 6ULL / iMX 6ULZ
CPU Type	Cortex™-A7
CPU Cores	1 Core
CPU Clock (Max)	900 MHz
Integer performance (DMIPS)	Up to 1,710

RAM	128 – 1024 MB DDR3L
SLC NAND	128 – 512 MB
eMMC	8 – 128 GB

Multimedia
2D/3D Graphics Acceleration	2D pixel acceleration engine (PxP)
Camera Interfaces	1x 24bit CPI

Display
Parallel RGB	1366 x 768 24-bit
LVDS	1366 x 768 18-bit
Touch controller	Resistive, Capacitive

Audio
Headphone driver	Yes
Microphone	Analog
Digital audio serial interface	SSI(AUDMUX), S/PDIF
Line In/Out	Yes

Connectivity
SD / MMC	x1
USB Host / Device	USB 2.0 : 1x Host, 1x OTG
UART	x8, up to 5 Mbps
I2C	x4
SPI	x4
CAN Bus	x2
RTC	On carrier
ADC	12-bit 2 x 10 channel

Networking
Ethernet	2x 10/100 Mbps
Wi-Fi	Certified single 802.11 b/g/n or dual-band Wi-Fi 802.11 ac/a/b/g/n
Bluetooth	BT/BLE 5.2

Linux	Yocto, Debian
Android	N/A

Mechanical Specifications
Dimensions (W x L)	67.6 x 33.0 mm

Electronic Specifications
Supply voltage	3.3 V
Digital I/O voltage	3.3 V

Environmental Specifications
Commercial operating temperature	0 to 70°C
Industrial operating temperature	-40 to 85°C
Storage temperature	-40 to 85°C
Storage humidity	5% to 95%

VAR-SOM-6UL_G/Y/Z[x]_[xxx]C_[xxx]R_[xx]N_[AC]_[EC]_[TP]_[LD]_[WB[D]]_[x]T
G/Y/Z[x]:	CPU type: 6ULZ: Z (limited interfaces, 900MHz CT only) 6ULL Y2 : Y2 6UL G2 with extra security features: G2 6UL G3 with full security: G3 (Feature comparison chart)
[xxx]C	CPU clock speed: 528MHz: 500C, 696MHz: 700C (only available for G2), 792MHz: 800C (only available for Y2), 900MHz: 900C (only available for 6ULZ and 6ULL Y2)
[xxx]R	RAM size: 128 MB : 128R, 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R
[x]N:	NAND / eMMC size: NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N
[AC]:	Audio Codec
[EC]:	Ethernet PHY
[TP]:	4-wire Touch Panel. Hinweis: Kapazitive Touch-Sensoren werden in der Basiskonfiguration nativ über I2C angebunden
[LD]:	LVDS interface
[WB[D]]	WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1/BLE WBD: Built-in certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE
[x]T:	C : 0 to 70°C, I : -40 to 85°C

Note: All the add-ons in [brackets] are optional.

VAR-SOM-6UL Evaluation Kits

Das VAR-SOM-6UL Development Kit und das Starter Kit können als vollständige Entwicklungsplattform sowohl für Evaluierung als auch für Applikationsentwicklung dienen. Die Kits bieten eine übersichtliche Darstellung der Konnektivitätsfunktionen und der Leistung des VAR-SOM-6UL.
