VAR-SOM-OM37 :
TI AM3703 / DM3730

1 GHz TI DM3730 und AM3703 ARM Cortex-A8 unterstützen 720p Video Encoding/Decoding, sowie 2D/3D Grafikbeschleunigung..
Das VAR-SOM-OM37 ist ein leistungsfähiges System on Modul mit geringem Stromverbrauch, das als Baustein einfach in jede Embedded-Lösung integriert werden kann. Basierend auf dem DM3730 oder AM3703, verfügt es über umfangreiche Schnittstellen und Kommunikationsprotokollen. Es läuft mit jedem Embedded-Betriebssystem wie Android, Linux, Windows Embedded CE 6 und Windows Embedded Compact 7.

  • iso 13485:2016
  • iso 9001:2015
  • iso 14001:2015

Spezifikationen

CPU Name

Texas Instruments DM3730 / AM3703

CPU Type

Cortex™-A8

CPU Cores

1 Core

CPU Clock (Max)

1.0 GHz

DSP

TMS320C64x+ @800 MHz

RAM

64 – 512 MB LP-DDR

SLC NAND

256 – 512 MB SLC NAND

Multimedia

2D/3D Graphics Acceleration

PowerVR SGX530 Accelerated 2D and 3D

Video Encode / Decode

720p H.264 Encode / Decode

Camera Interfaces

1x CPI

Display

Parallel RGB

1400 x 1050 24-bit

Touch controller

Resistive, Capacitive

Audio

Microphone

Analog

Line In/Out

Yes

Connectivity

SD / MMC

x2

USB Host / Device

USB 2.0 : 1x Host, 1x OTG

UART

x4, up to 3.6 Mbps

I2C

x2

SPI

x1

One-Wire

1-Wire/HDQ

RTC

on-SoM

External Bus

GPMC

Networking

Ethernet

10/100 Mbps

Wi-Fi

802.11 b/g/n

Bluetooth

4.0

Linux

Yes

Android

Yes

Windows Embedded Compact

6.0R3 and 7.0

Mechanical Specifications

Dimensions (W x L)

67.8 x 35.6 mm

Electronic Specifications

Supply voltage

3.3 – 4.5 V

Digital I/O voltage

1.8 V

Environmental Specifications

Commercial temperature

0 to 70°C

Extended temperature

-20 to 70°C

Industrial temperature

-40 to 85°C

VAR-SOM-OM37 : TI AM3703 / DM3730 Diagram

VAR-SOM-OM37[xx]_[xxxx]C_[xxx]R_[xxx]N_[EC]_[TP]_[x]T_[UH]_[W]_[x]O

OM37[xx]:

30 – DM3730, 03 – AM3703

[xxxx]C:

800 – 800 MHz, 1000 MHz

[xxx]R:

DDR Size: 64 MB : 64R, 128 MB : 128R, 256 MB : 256R, 512 MB : 512R

[xxx]N:

Nand flash size: 256 MB : 256N, 512 MB : 512N

[EC]:

Ethernet Controller

[TP]:

Touch panel controller

[x]T:

C – Commercial Temperatures, E – Extended Temperatures, I – Industrial Temperatures

[UH]:

USB 2.0 Host controller

[W]:

Wi-Fi 802.11 b/g/n

[x]O:

C – CE EBoot, L – Linux Uboot, A – Android

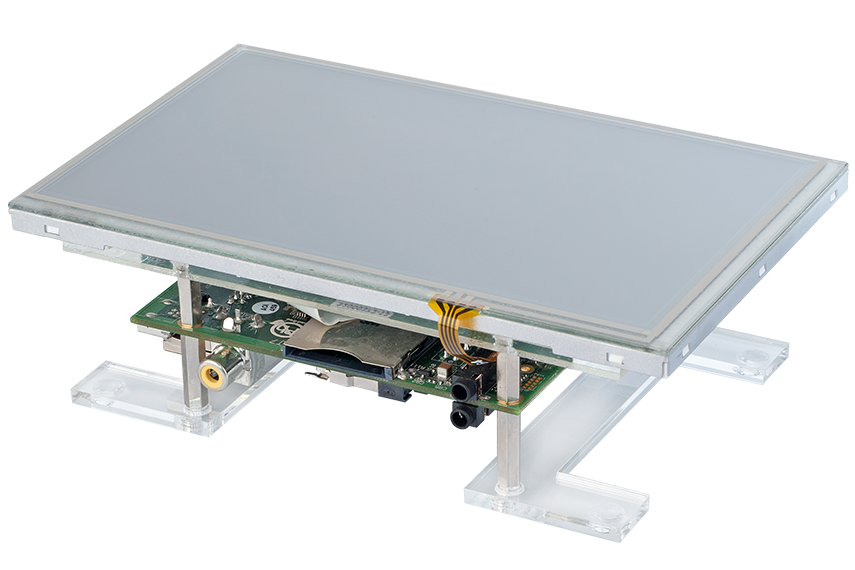

VAR-SOM-OM37 Evaluation Kit

Das VAR-DVK-OM37 ist ein vollständiges Entwicklungs Kit für Evaluierung und Applikationsentwicklung. Das DVK bietet eine umfassende Darstellung der Konnektivitätsfunktionen und der Leistung des VAR-SOM-OM37.

Dokumentation

Reference Manuals

Carrier Board

Mechanic Design files
